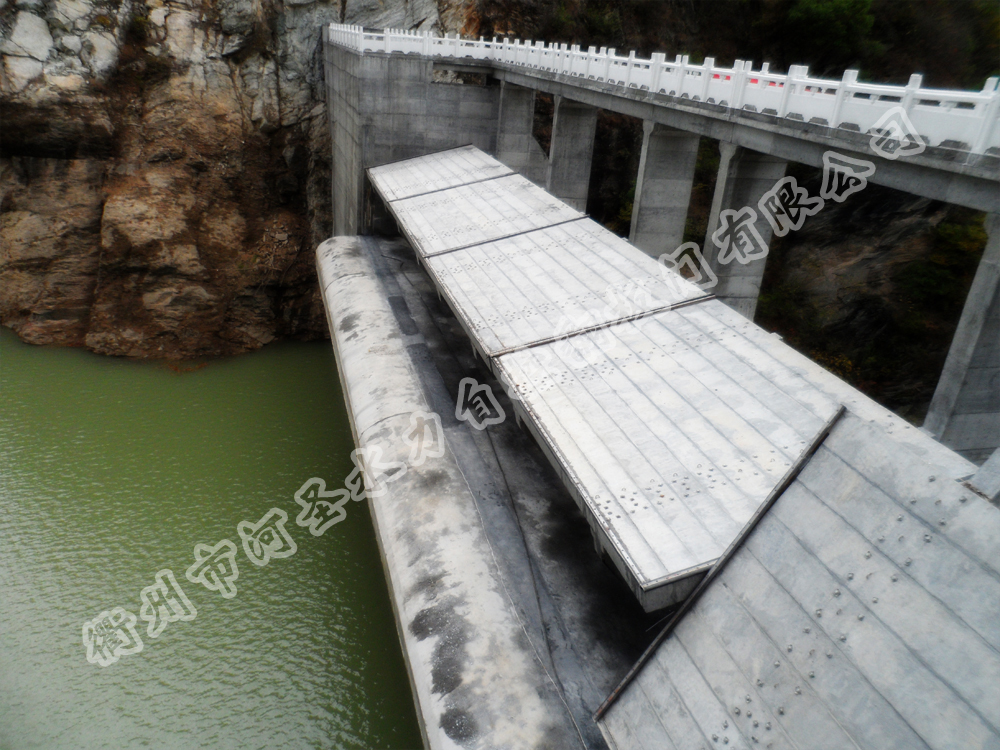

(一)系統功能：

1. 現地或遠程對閘門狀態圖像信息進行采集監視傳輸

既可以在現地(操作現場)通過視頻實時監控查看閘門狀態，也可通過遠程網絡視頻異地實時監控查看閘門運行狀態;在閘門啟閉操作的整個過程中對閘門狀態進行實時監控。視頻監控云臺可現地及遠程控制。

2. 現地或遠程對液壓站及閘門進行控制

即既可以在現地(現場)通過操作臺上的按鈕、指令開關等操作閘門啟閉，也可以通過現場計算機(服務器)在界面上對閘門進行啟閉操作，還可以通過遠程網絡(客戶端)對閘門進行啟閉操作。每組服務器站點可申請固定IP值(現地—遠程網絡控制可人工切換互鎖)

3. 閘門上下游水位設定、監視、報警、記錄

對閘門上游及下游水位進行設定、監視、聲光報警，可在界面上設定成超水位極限自動設備投入運行，也可在界面取消自動投入功能;也可設置超水位極限短信提醒報警，可設置多組客戶報警，報警級別可設置。并記錄報警報表。

4. 液壓系統過載、超壓報警、自動鎖定、降低操作人員技術要求

針對荷載過大本系統設置自我保護裝置系統(不影響工作狀態)，降低操作人員技術要求，液壓系統最高壓力Pmax可人為設定，當出現系統超壓自動卸荷、當閘門在運行過程中過載(如：閘門故障或障礙物卡住等)則系統自動卸荷且閘門自動停止并自動鎖定;防范由于操作人員疏忽當閘門已經運行到上止點(或下止點)而沒有及時停止閘門運行，則系統自動卸荷并鎖定閘門。

5. 閘門運行拉力獨立可調(選配)

即可對每個閘門運行Pmax單獨設定，自動校正，負荷(壓力)實時顯示，確保閘門運行過程不過沖。

6. 閘門開度(開環)自動校正、設定

由于翻板閘門每扇都是獨立的，可根據用戶自己要求啟閉每一扇閘門，即每個閘門的開啟角度可單獨設定，實時顯示、角度自動校正。

7. 系統具有加密狗且具有故障自診斷

系統運行必須具有加密狗才可運行，確保設備操作運行的安全性，系統故障自診斷即當設備出現故障時，故障點可自動報警提醒且在界面可查詢。

(二) 系統構建

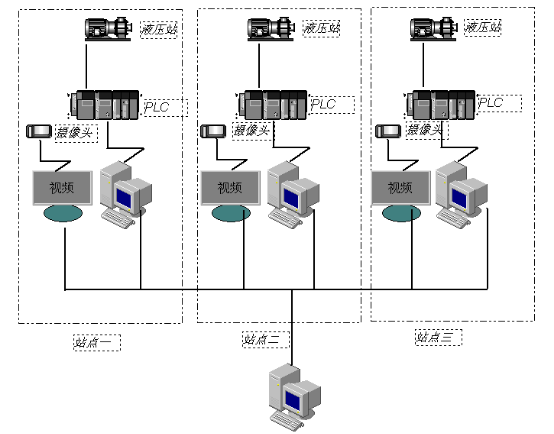

1.系統示意圖

2.構建說明

本系統以PLC控制為核心，由遠程組態軟件及硬件以及視頻監控硬件及軟件構建。在服務器端設置AP操作監控臺1-2臺，內置組態及視頻硬件，臺面設置19”(或17”)顯示器2臺;操作面設置轉換開關低壓電氣及水位控制監測儀?？偙O(jiān)控中心設置AP操作監控臺1-2個設置客戶端PC一臺，視頻監控PC一臺及相關通訊硬件接口

在PLC及服務器端增設通訊接口裝置，服務器端增設遠程視頻通訊硬件接口。

改造施工期間對原液壓站做局部改造，對原液壓控制系統PLC程序重新編程 實現下位機與上位機的無縫嵌套通訊。

遠程通訊電纜、固定IP地址、短信模塊SIM卡由需方申請或提供。
